Separator magnetyczny z wysuwanymi rdzeniami

Modele rozmiarów i rozwiązania separatorów

MSV-UP przeznaczony jest do łączenia z rurami okrągłymi lub kwadratowymi.

Standardowe modele produkowane w MSV-UP, rozmiary:

• Dla rur okrągłych o średnicach: 200; 300; 400 mm
• Dla rur kwadratowych o wymiarach: 200×200; 300×300; 400×400 mm

W razie konieczności (nietypowe wymiary przyłączy, niewystarczająca wysokość konstrukcji) firma MAGSY jest gotowa wyprodukować MSV UP o wymiarach dostosowanych do projektu, na zamówienie.

Główne zalety separatora MSV – UP:

• Niezawodna separacja – labirynt składający się z co najmniej dwóch poziomów rusztu.
• Wysoki poziom separacji – zastosowanie najsilniejszych magnesów NdFeB i redukcja strat siły magnetycznej poprzez precyzyjną obróbkę rurki osłony rdzenia do grubości maks. 0,6 mm.
• Opcjonalny poziom wyposażenia w rdzenie magnetyczne w poziomach I – VI. – poprawne rozwiązanie zadania separacyjnego w zależności od warunków pracy.
• Innowacyjne rozwiązanie całego systemu, obejmujące doskonałe rozwiązanie konstrukcyjne osłony rdzeni oraz możliwość łatwej wymiany poszczególnych rur osłonowych – oszczędność kosztów eksploatacyjnych przeznaczonych na konserwację urządzeń.
• Urządzenie kompaktowe, ruszty stanowią część obudowy, wyjmowany pojemnik na odpady Fe stanowi część produktu – nie wymaga dodatkowych środków czyszczących.
• Najbardziej przyjazny użytkownikowi system czyszczenia = dzięki wyjmowaniu poszczególnych komponentów, zmniejszający stratę czasu pracy operatora i zapewniający wysoki poziom bezpieczeństwa pracy!
• Najwyższy poziom wykonania inżynieryjnego – najlepsze materiały, precyzyjna obróbka, wytrzymałość, trwałość, gotowość do montażu.

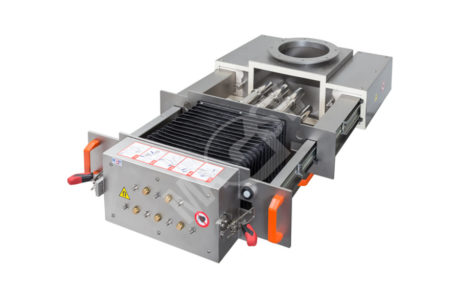

MSV-UP to kompaktowe urządzenie, w którym siatki i rdzenie magnetyczne tworzą osobny, ruchomy element. wychodzi z obudowy separatora na jedną stronę. Ruch elementów odbywa się na precyzyjnych prowadnicach liniowych. System ten daje możliwość w pełni wygodnego, a przede wszystkim z punktu widzenia bezpieczeństwa pracy, bardzo niezawodnego systemu oczyszczania rusztów z zanieczyszczeń FE. Podczas czyszczenia separatora magnetycznego dłonie operatora nie mają żadnego kontaktu z rdzeniami magnetycznymi, dzięki czemu ryzyko obrażeń jest zminimalizowane! Wyjmowany pojemnik na odpady FE jest częścią separatora; Separator nie wymaga stosowania żadnych dodatkowych środków czyszczących.

Rdzenie magnetyczne w pozycji rozciągniętej są przykryte elastyczną torbą. W ten sposób rdzenie są chronione przed wpływem czynników zewnętrznych i uszkodzeniami. Rury osłonowe rdzenia można wymieniać pojedynczo. Daje to znaczną oszczędność kosztów konserwacji sprzętu dzięki ograniczeniu zużycia rur osłonowych.

Rury osłonowe odporne na zużycie – specjalna obróbka powierzchni RPFA

Do zastosowań w materiałach o wysokiej ścierności dostarczamy rury osłonowe o wykończeniu powierzchni najwyższej jakości. Ta specjalna powłoka o grubości 200 μm niezawodnie chroni rury przed ścieraniem przez długi czas. W porównaniu do tradycyjnych rur ze stali nierdzewnej nie trzeba ich tak często wymieniać, co wydłuża również żywotność separatora.

Podstawowa specyfikacja techniczna MSV-UP

Sprzęt magnetyczny

• bardzo silne magnesy NdFeB w tubach ochronnych
• Średnica zewnętrzna magnesu pierścieniowego = 29 mm, średnica zewnętrzna rurki = 31-32 mm w zależności od mocy magnetycznej

Opór cieplny materiału magnetycznego

• standard: do 80 ˚C
• opcjonalnie: do 150 ˚C

Moc magnetyczna

• standardowo w 6 etapach, tj. stopień I, – VI.

System kratowy

• oddzielny, wysuwany element z przesuwanymi kratkami i rdzeniami

Labirynt Upadku

• siatki magnetyczne na co najmniej dwóch piętrach

Prowadnica liniowa

• bardzo precyzyjna prowadnica liniowa, powierzchnie ślizgowe uszczelnione przed pyłem

Materiał szafki i kratki

• standard: stal nierdzewna 1.4301 / AISI 304
• opcjonalnie: stal nierdzewna 1.4404 / AISI 316L (do kwaśnego pH)

Materiał uszczelki obudowy

• Standard: uszczelka gumowa o jakości dostosowanej do zadania separacji i warunków pracy
• opcjonalnie: uszczelnienie dopuszczone do kontaktu z żywnością, zgodne z wymogami przemysłu spożywczego

Elastyczny materiał na torbę

• Korteksyna

Obróbka powierzchni

• powierzchnie zewnętrzne obudowy i ramy rusztu: śrutowane maszynowo mieszanką ceramiczną
• powierzchnia zewnętrzna rur rusztowych: maszynowo śrutowana, opcjonalnie polerowana, antyścierna
• Wewnętrzne powierzchnie szafy są maszynowo piaskowane. W przypadku przemysłu spożywczego narożniki i spoiny wewnątrz szafy są obrabiane zgodnie z wymogami norm dotyczących żywności (opcjonalnie).

Elementy łączące

• kołnierz standardowy dostosowany do rozmiaru rury
• lub opcjonalnie z zaciskiem JACOB w zależności od rozmiaru rury

Kołnierze przeciwne są częścią produktu. Inne elementy przyłączeniowe (np. „gładka rura”) jako wykonania niestandardowe są dostępne opcjonalnie.

Przetwarzanie inżynieryjne

Wszystkie procesy inżynieryjne przeprowadzamy na maszynach pochodzących z naszej własnej bazy produkcyjnej i przy użyciu własnej technologii inżynieryjnej MAGSY CZ.

Spoiny części

Wykonywane zgodnie z wymaganiami obowiązujących norm technologicznych dotyczących spawania materiałów ze stali nierdzewnej. Wysoką jakość końcową gwarantuje wymagająca końcowa kontrola spoin.
