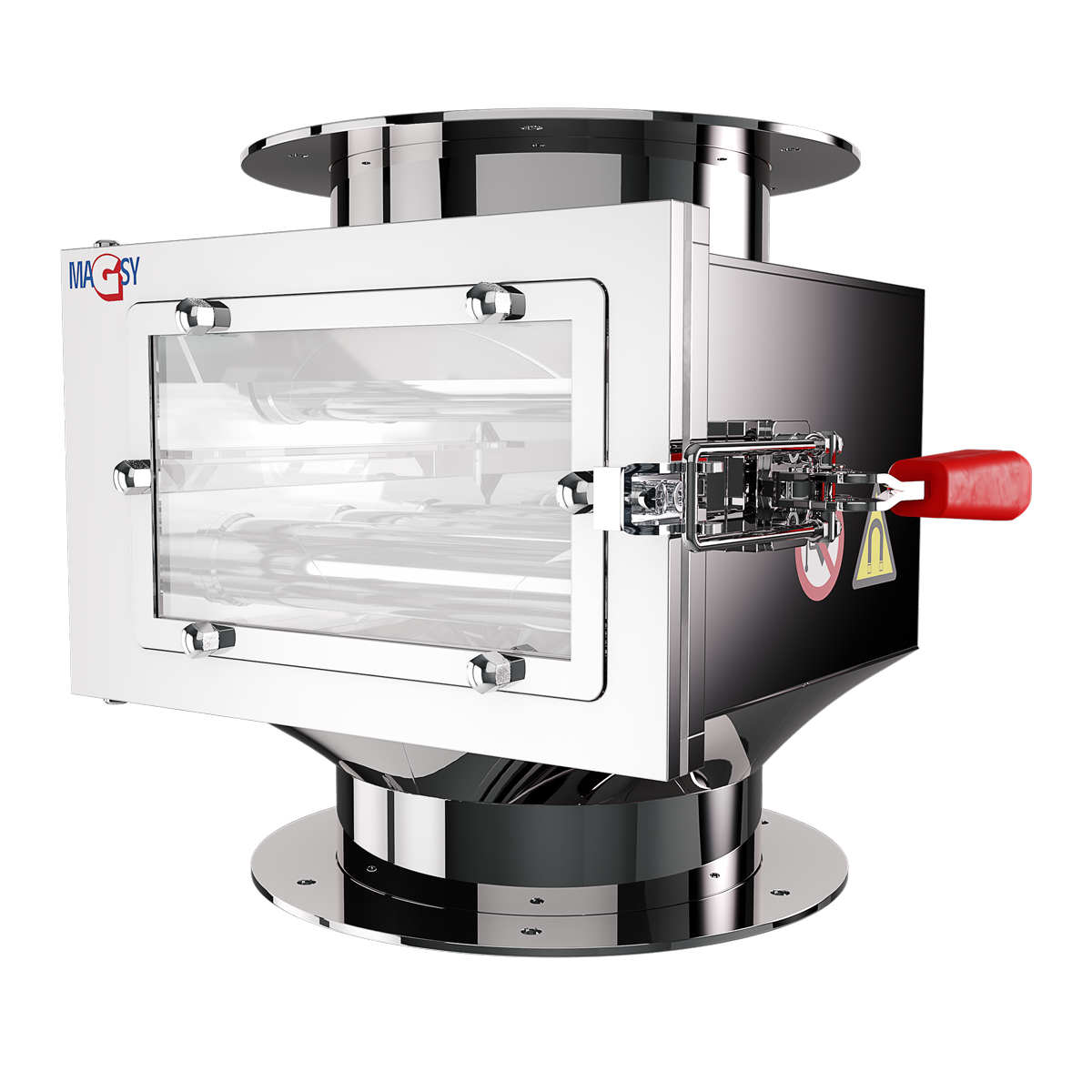

Separator magnetyczny z wysuwanymi rdzeniami MSV – EKO

Modele rozmiarów i rozwiązania separatorów:

MSV-EKO jest produkowany do łączenia z rurami okrągłymi lub kwadratowymi.

MSV-EKO, jest standardowo produkowany tylko w modelach rozmiarowych:

• Dla rur okrągłych o średnicach od 100 mm do 200 mm

MSV-EKO jest produkowany tylko na jednym poziomie sprzęt magnetyczny, w mocy magnetycznej: Indukcja magnetyczna 8900 +/- 500 G i 108 +/-10 N, mierzona na powierzchni pręta magnetycznego.

Główne zalety separatora MSV – EKO:

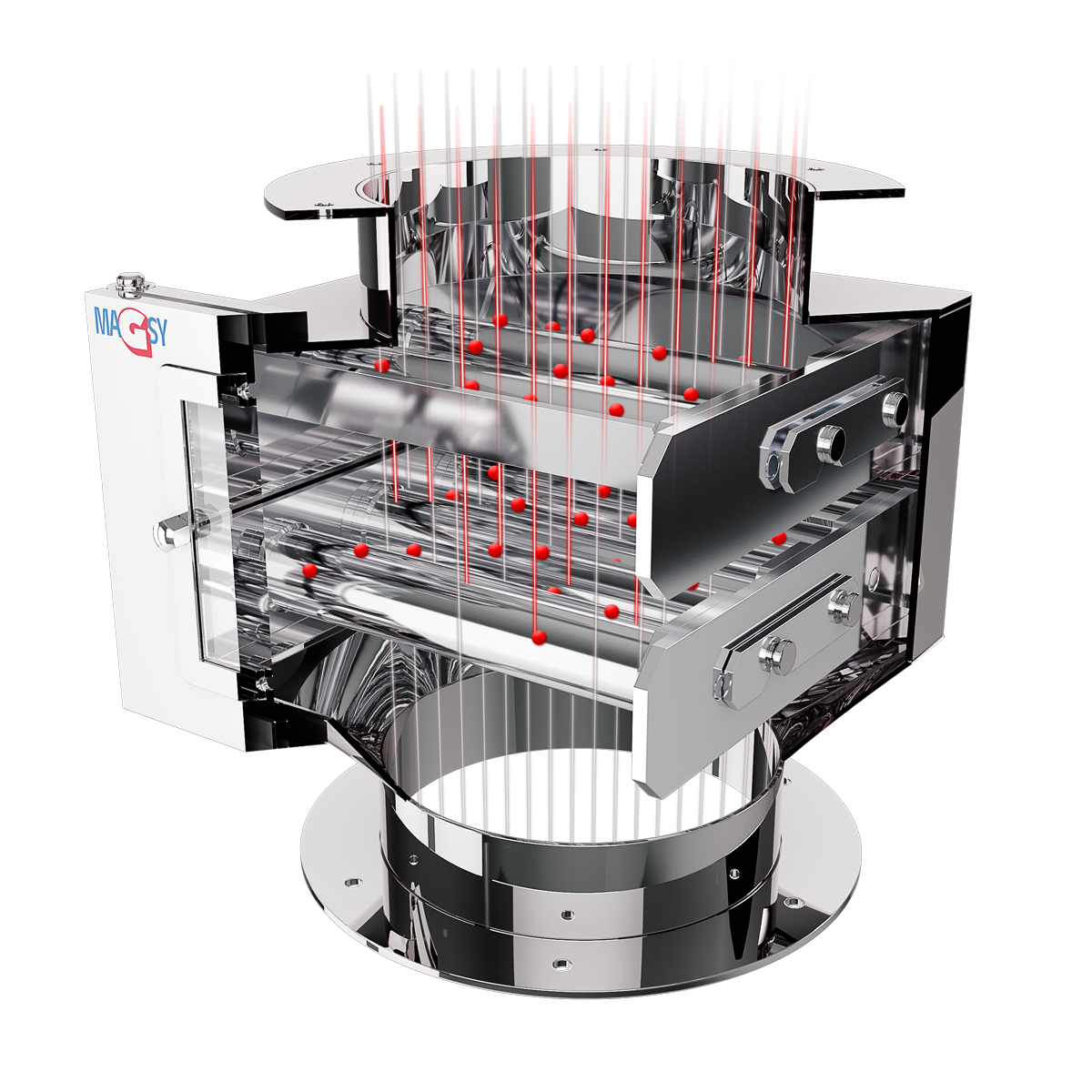

• Niezawodna separacja – labirynt dwóch pięter siatki
• Wysoki poziom separacji – zastosowanie najsilniejszych magnesów NdFeB i zmniejszenie strat siły magnetycznej dzięki precyzyjnej obróbce pręta pokrywy rdzenia do grubości maks. 0,6 mm.
• Wysoki poziom inżynierii – najlepsze użyte materiały, wysoka precyzja obróbki, trwałość, wytrzymałość, gotowość do montażu
• Niska kategoria cenowa, biorąc pod uwagę prostą konstrukcję.

Wadą jest niewygodny system czyszczenia prętów magnetycznych separatora z zanieczyszczeń Fe.

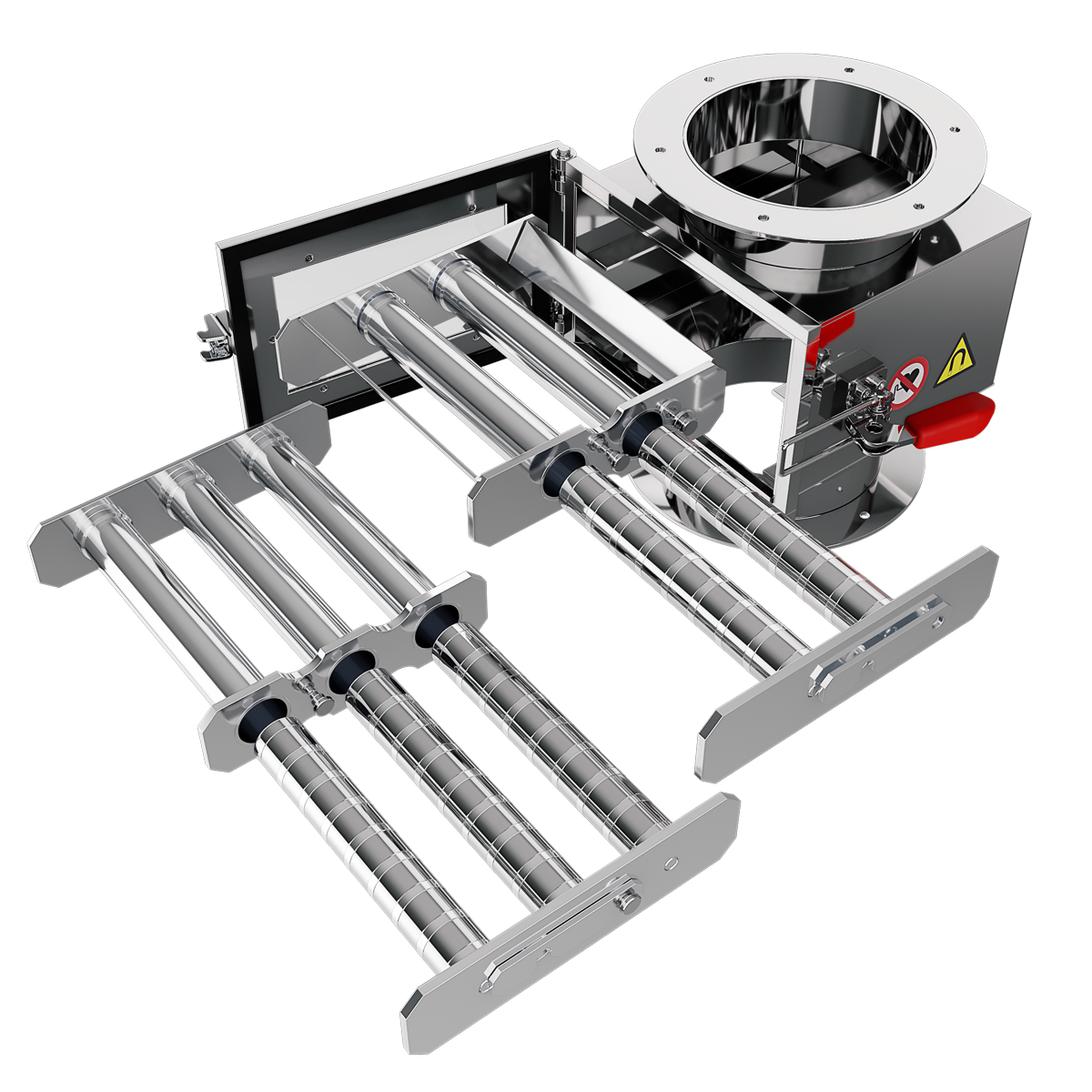

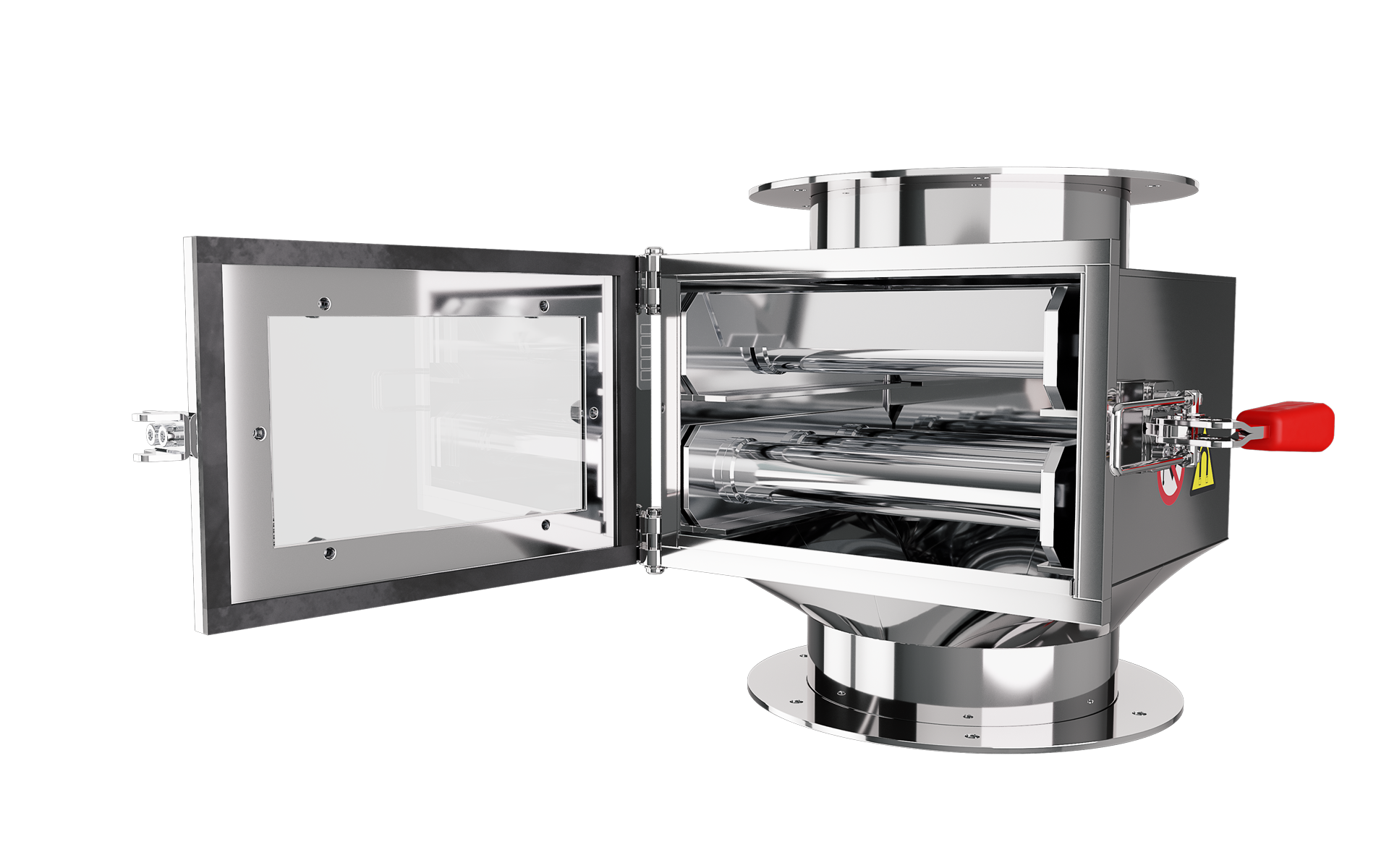

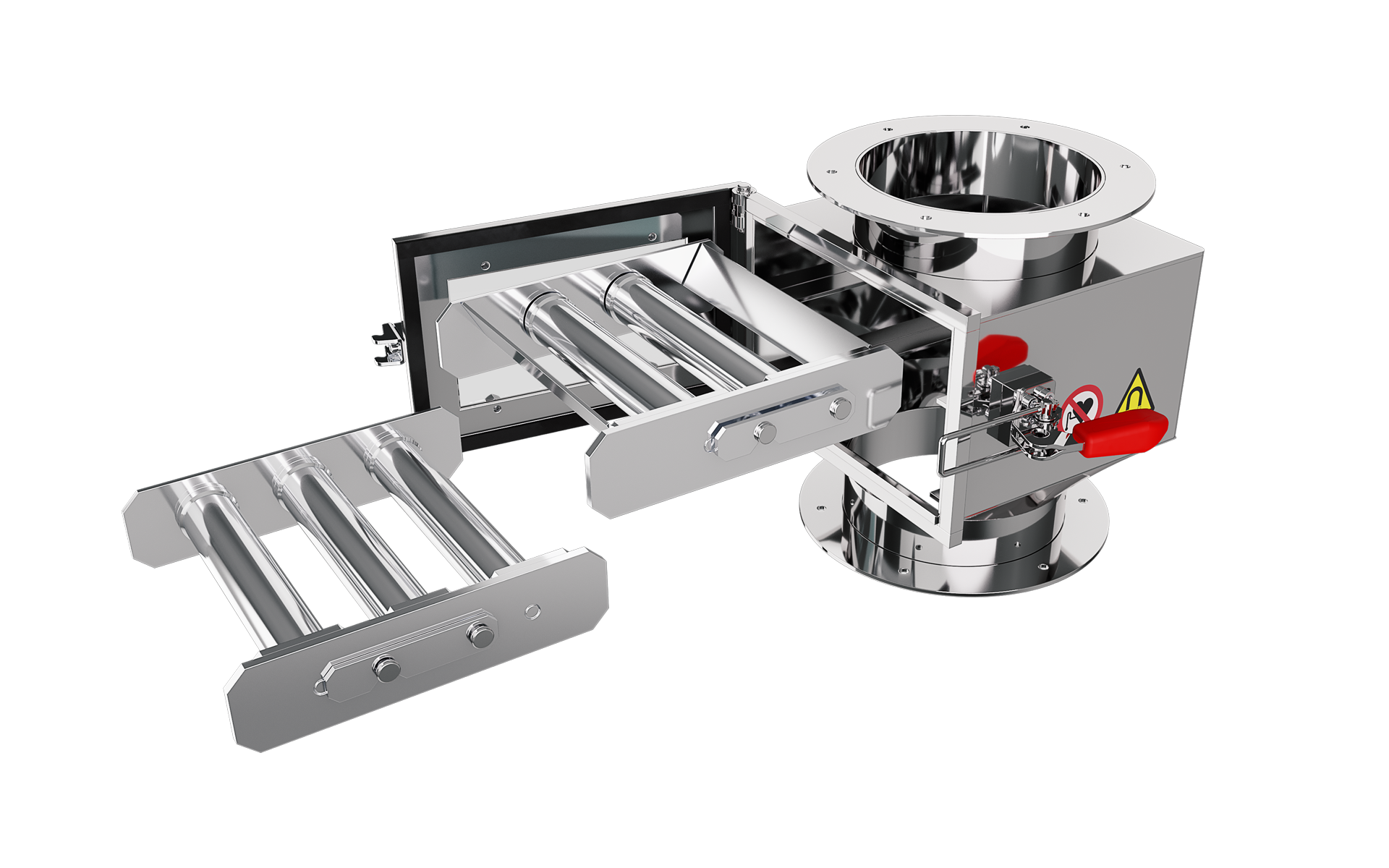

Element separatora MSV-EKO składa się z zamkniętych prętów magnetycznych, które są przymocowane do przedniej ściany nośnej obudowy separatora. Siatka separatora magnetycznego jako całość jest wysuwana z obudowy, ale rdzenie nie mogą być wysuwane indywidualnie.

Czyszczenie siatki magnetycznej może być wykonywane tylko ręcznie, poprzez stopniowe czyszczenie (ściąganie) zanieczyszczeń Fe z powierzchni prętów magnetycznych, pomimo oporu siły magnetycznej.

Jest to mniej komfortowa procedura w porównaniu z systemem czyszczenia MSV-Classic, a zwłaszcza MSV-UP. Podczas czyszczenia siatki należy również zachować szczególną ostrożność w zakresie bezpieczeństwa pracy (nieostrożna obsługa = ryzyko obrażeń palców).

Podstawowa specyfikacja techniczna MSV-EKO

Sprzęt magnetyczny

• bardzo silne magnesy NdFeB w zamkniętych prętach magnetycznych
• Cylinder magnesu Ø= 29 mm, pręt zewnętrzny Ø= 31 mm
• odporność termiczna materiału magnetycznego: standardowo tylko do 80˚C

Moc magnetyczna

• pojedynczy poziom 8900 +/-500 G // 108 +/-10 N, mierzone na powierzchni pręta

System krat

• stacjonarna wysuwana krata, nieusuwalne rdzenie magnetyczne

Labirynt upadku

• Siatka magnetyczna na dwóch poziomach

Materiał obudowy, ruszty

• standardowo tylko stal nierdzewna 1.4301 / AISI 304

Materiał drzwi

• standard, tylko blacha ze stali nierdzewnej, w jakości zgodnej z szafką

Materiał uszczelki obudowy

• standard: uszczelki gumowe o jakości dostosowanej do zadania separacji i warunków pracy
• Naprzeciwko: plomby spożywcze zgodne z przemysłem spożywczym

Wszystkie materiały posiadają certyfikaty jakości zgodne z normami UE.

Wykończenie powierzchni

• zewnętrzne powierzchnie obudowy: piaskowane maszynowo mieszanką ceramiczną
• zewnętrzna powierzchnia prętów: nieobrobiona lub opcjonalnie polerowana
• Wewnętrzne powierzchnie szafy są czyszczone maszynowo. Dla przemysłu spożywczego, zakamarki i spawy wewnątrz szafy są obrabiane zgodnie z wymaganiami norm spożywczych (opcjonalnie).

Elementy połączenia

• standard, tylko kołnierz. Przeciwkołnierze są częścią produktu.

Przetwarzanie inżynieryjne

Cała obróbka skrawaniem odbywa się na maszynach naszej własnej bazy produkcyjnej i naszej własnej technologii inżynieryjnej MAGSY CZ.

Spawy części

wykonane zgodnie z wymaganiami obowiązujących norm technologicznych dotyczących spawania materiałów ze stali nierdzewnej. Wysoka jakość wyjściowa jest gwarantowana przez wymagającą kontrolę spoin wyjściowych.
